La selecció o substitució d'una bomba de pistó Bosch Rexroth A10VSO requereix fer coincidir la configuració de la vàlvula de control amb la lògica hidràulica exacta de la màquina host. Els tipus de control a10vso dfr dflr dr determinen com la bomba ajusta el seu desplaçament sota càrregues canviants. Aquesta elecció condiciona directament l'ajust del sistema i l'eficiència energètica. Aquesta anàlisi desglossa les diferències mecàniques entre aquests tipus de control a10vso basant-se en documents oficials. Utilitzeu-lo per guiar les opcions d'enginyeria, els ajustos de camp i les decisions de compra.
Com funcionen els controls A10VSO DR, DFR i DFLR
La sèrie A10VSO ofereix instal·lacions industrials de circuit obert-. Es diferencia de la sèrie mòbil A10VO principalment en els controls disponibles i els dissenys de coixinets interns. Els enginyers han de comprovar la disponibilitat de control per a cada mida de bomba específica. No totes les mides admeten la complexa configuració DFLR. La vàlvula de control actua com el cervell mecànic de la bomba. Dirigeix l'oli sota pressió a un pistó de control, que inclina el plat oscil·lant contra una molla de retorn.
ElDRLa configuració actua com a controlador de pressió. La seva funció principal és limitar la pressió màxima del sistema dins del rang de treball de la bomba. Una vegada que la pressió arriba a la configuració mecànica de la molla pilot, la bobina de control es desplaça. Envia oli al cilindre de control. Aquesta pressió d'oli supera la molla de retorn i redueix l'angle del plat oscil·lant. La sortida de la bomba cau a prop de zero. Com a resultat, la bomba manté la pressió establerta sense abocar un flux addicional sobre una vàlvula d'alleujament.
ElDFR i DFR1Les configuracions actuen com a controladors de pressió i de cabal. S'executen amb el mètode-de detecció de càrrega descrit als documents de Bosch Rexroth AG. Aquests controls fan coincidir la sortida de la bomba amb el cabal exacte que demanen els actuadors. Ho fan mitjançant un senyal de pressió diferencial enviat des de la vàlvula direccional de tornada a la bomba. Per això, la bomba només subministra el cabal necessari per al moviment actual. Això redueix l'acumulació de calor durant tot el cicle de treball.
ElDFLRLa configuració afegeix un limitador de potència mecànic als controls de pressió i cabal. Fa un seguiment constant de la pressió i el flux junts. El control destrueix la bomba si la demanda de potència supera el límit mecànic del motor d'accionament. És obligatori comprovar la configuració de potència de fàbrica per a les bombes DFLR. Una corba de parell incorrecta aturarà el motor elèctric o deixarà la potència de la unitat sense utilitzar.
La mecànica fonamental de la-detecció de càrrega a DFR/DFR1
Els sistemes-de detecció de càrrega depenen d'un equilibri mecànic establert a través d'un orifici de mesura. En la majoria de les configuracions, aquest orifici és una vàlvula direccional proporcional a la línia principal. La vàlvula de control DFR detecta la caiguda de pressió a través d'aquesta obertura externa. Utilitza l'equilibri de pressió descrit per les equacions de Bernoulli per ajustar el plat oscil·lant. La bobina equilibra la pressió de càrrega més la força de la molla amb la pressió de sortida de la bomba per mantenir un marge de pressió constant.
Quan la vàlvula s'obre més, la caiguda de pressió a través de l'obertura cau breument. Aquest canvi fa que la bobina es desplaci i l'oli del pistó de control es purgi. Aleshores, la molla de retorn empeny el plat oscil·lant a un angle més pronunciat. El desplaçament de la bomba augmenta fins que torna la pressió del marge. Quan la vàlvula es tanca, la caiguda de pressió augmenta. Això obliga l'oli a tornar al pistó de control per reduir la sortida de la bomba.
La diferència física entre DFR i DFR1 només implica el camí intern del port X del bloc de control. El control DFR estàndard inclou un petit forat de sagnat intern. Enllaça la línia-de detecció de càrrega amb el drenatge de la caixa de la bomba. Aquest forat ventila el senyal de detecció de càrrega-quan la vàlvula direccional es centra, deixant la bomba a una pressió d'espera baixa. La configuració DFR1 deixa de banda aquest forat de sagnat intern completament. Els sistemes que utilitzen DFR1 han de proporcionar un camí de drenatge extern al bloc de vàlvules per ventilar el senyal.
A causa d'aquesta diferència, les dues configuracions no són intercanviables.

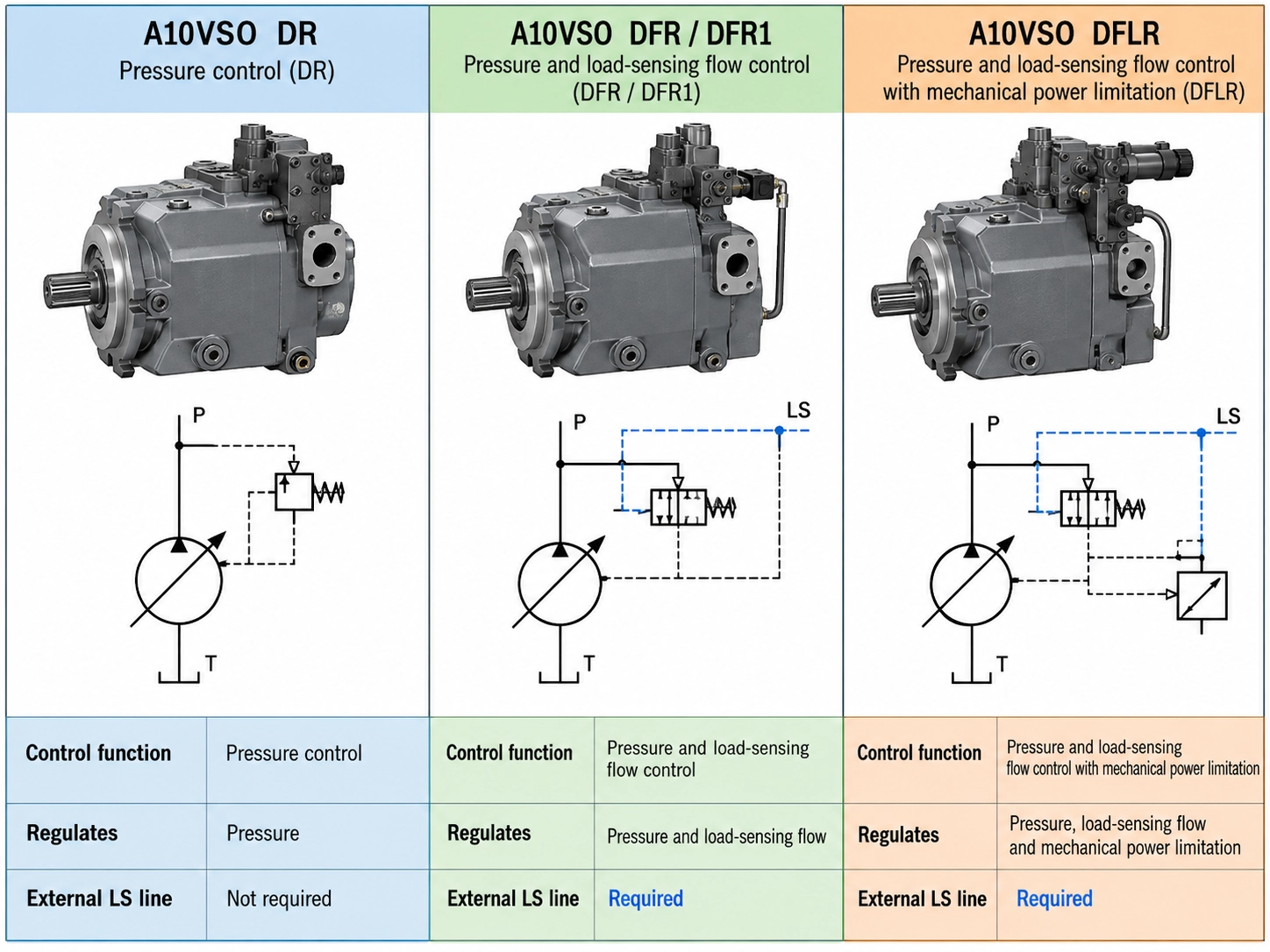

A10VSO DR vs DFR vs DFLR: Comparació tècnica completa
Comprovar les classificacions de pressió de referència és el primer pas per fer coincidir un tipus de control amb una feina industrial. Bosch Rexroth AG estableix una pressió nominal de 280 bar i una pressió màxima de 350 bar per a A10VSO Sèries 31 i 32 a les mides 18 a 140. Per a la bomba de mida 10 més petita de la Sèrie 52, Bosch Rexroth AG indica una pressió nominal de 250 bar i una pressió màxima de 315 bar.
Aquests controls es diferencien principalment per les variables que regulen i les línies externes que necessiten per executar. El DR no necessita línies pilot externes. Funciona com un bucle autònom que només supervisa el seu propi port de sortida. El DFR necessita una línia de detecció de càrrega-dedicada dirigida des de l'actuador fins al port X del control de la bomba. El DFLR necessita el mateix circuit extern, però afegeix una configuració de potència mecànica que ha de coincidir amb el motor. Això fa que substituir un DFLR sigui més complex.
| Tipus de control | Variables controlades | Necessitats del circuit extern | Capacitat LS | Limitació de potència | Complexitat de substitució |
|---|---|---|---|---|---|
| DR | Pressió | Cap | No | No | Baixa |
| DFR / DFR1 | Pressió, cabal | Orifici de mesura, línia LS | Sí | No | Mitjana |
| DFLR | Pressió, cabal, potència | Orifici de mesura, línia LS | Sí | Sí | Alt |
Els enginyers han de revisar la configuració hidràulica existent abans de demanar una bomba de recanvi. L'actualització d'un DR a un DFR requereix noves línies pilot i vàlvules direccionals modificades. Canviar un DFLR per un DFR elimina completament el límit de potència. Aquest interruptor posa el motor elèctric en risc de sobreescalfament durant els períodes d'alta pressió i alt cabal.
Coincidència pràctica d'aplicacions: quina configuració necessiteu?
Escollir el control adequat requereix revisar el cicle de treball, la mida del motor i els límits de calor de la màquina. El control de la bomba ha de coincidir amb com els actuadors extreuen l'oli al llarg del temps.
- Configuracions de DRs'ajusten a sistemes que necessiten una pressió constant amb poc cabal durant llargs períodes de retenció. Les premses industrials sovint utilitzen controls DR per mantenir la força de subjecció d'una peça. La bomba destrueix fins a un cabal gairebé zero mentre manté la pressió establerta. Això redueix el consum d'energia i l'acumulació de calor durant el pas de retenció.
- Configuracions DFRsistemes adequats on diversos actuadors funcionen a diferents velocitats i càrregues durant un cicle. Les màquines-eina i les línies de producció utilitzen controls DFR per subministrar només el cabal necessari per les vàlvules proporcionals. Això evita l'acumulació de calor intensa causada per l'abocament d'oli sobre una vàlvula d'alleujament, permetent dipòsits d'oli més petits i refrigeradors més petits.
- Configuracions DFLRsón necessaris per a sistemes pesats on la potència hidràulica màxima supera la capacitat del motor elèctric. Les premses de conformació grans i les trituradores utilitzen controls DFLR per funcionar ràpidament amb càrregues lleugeres i alentir automàticament a mesura que augmenta la pressió. Aquesta corba de potència constant evita que el motor s'atura mentre treu el màxim profit de la potència disponible.
Aquestes regles reflecteixen la pràctica estàndard d'enginyeria. Tot i així, els constructors de màquines de tant en tant s'allunyen d'ells a causa dels límits de costos o dels dissenys de circuits més antics.
Comprovar el codi de control real de la bomba instal·lada segueix sent l'única manera segura de confirmar la configuració correcta.
Comparació del temps de resposta A10VSO DFR i DFLR
El limitador de potència de la configuració DFLR afegeix amortiment al circuit de control. Aquest canvi afecta la rapidesa amb què la bomba respon als canvis de càrrega sobtats. Quan una vàlvula direccional es tanca ràpidament, la bomba ha d'arribar a zero immediatament. Una resposta ràpida evita que els pics de pressió danyin les parts aigües avall.
El control DFR estàndard normalment destrueix entre 20 i 40 mil·lisegons, depenent de la mida de la bomba i la pressió de treball. L'oli flueix directament des de la vàlvula pilot fins al pistó de control amb poca restricció. A la configuració DFLR, l'oli ha de passar primer a través de vàlvules, molles i canals addicionals al bloc d'alimentació. Aquest volum addicional i la resistència al fluid retarda lleugerament el temps de destrucció.
En circuits dinàmics que ciclen ràpidament, aquest breu retard pot provocar pics de pressió que superin la configuració de la vàlvula d'alleujament. Aquestes punxes creen soroll i acceleren el desgast de les peces. Els enginyers amb objectius de resposta estrictes sovint trien controls DFR i utilitzen motors més grans. Intercanvien l'estalvi d'energia del DFLR per aconseguir un seguiment de la pressió més estricte. Per a les màquines industrials estàndard, la diferència de resposta segueix sent petita, però els sistemes de bucle tancat-d'alta velocitat- requereixen molta atenció.
Passos del procediment d'ajust de la pressió de control A10VSO
L'ajust d'aquestes vàlvules al camp requereix un manòmetre calibrat a la sortida de la bomba. Els models-de detecció de càrrega també necessiten un segon calibre al port X. La configuració d'aquestes vàlvules sense els indicadors adequats sovint provoca inestabilitat del sistema o fallada de la bomba per l'excés de pressió.
- Configureu primer la pressió màxima del sistema al compensador DR, independentment del tipus de control. Localitzeu el cargol d'ajust de pressió al cos de la vàlvula principal. Gireu el cargol en sentit horari per augmentar el límit de pressió o gireu-lo en sentit contrari per baixar-lo. Agafeu la bomba contra una vàlvula direccional tancada per llegir la pressió màxima al manòmetre de sortida.
- A continuació, ajusteu la pressió diferencial dels models DFR i DFLR. El cargol diferencial es troba al costat del cargol de pressió al mateix bloc. La configuració estàndard de fàbrica normalment és de 14 bar. Per comprovar-ho, feu funcionar un actuador a una velocitat constant i moderada. La diferència entre el manòmetre de sortida i el manòmetre del port X mostra la pressió diferencial. Gireu el cargol en sentit horari per augmentar el diferencial, la qual cosa augmenta la pressió d'espera i accelera la resposta.
- Calibreu el límit de potència als models DFLR només si el circuit inclou un mesurador de cabal i una vàlvula de càrrega. L'ajust de potència canvia la tensió de la molla a la bobina hiperbòlica de la carcassa secundària. No es recomana ajustar aquesta configuració sense un banc de proves hidràulic. Si establiu el límit massa alt, el motor elèctric es sobrecarregarà abans que la bomba comenci a destrossar-se.
Tanqueu tots els cargols d'ajust amb les femelles de retenció tan bon punt s'hagi completat el calibratge. Aquest pas evita que la vibració de la màquina canviï la configuració més tard.
Anàlisi del mode de fallada de la vàlvula de control A10VSO: per què fallen les sabates del pistó
Els equips de manteniment solen culpar les fallades de la bomba a una vàlvula de control defectuosa. La causa principal, però, sol prové de les condicions del sistema que impedeixen que el control funcioni correctament. Quan els desmuntatges de les bombes mostren un gran desgast de sabates o sabates despreses, la causa gairebé sempre és una mala lubricació en lloc d'un defecte al bloc de control.
- Alta pressió de drenatge de la caixaempeny les sabates del pistó fora del plat oscil·lant durant la carrera d'admissió. L'A10VSO requereix que la pressió de la caixa es mantingui per sota dels 2 bar absoluts en totes les condicions de treball. Quan els filtres de drenatge obstruïts o les petites línies de retorn empenyen la pressió per sobre d'aquest límit, la pel·lícula d'oli a la sabata falla. A continuació, les sabates xoquen contra el plat oscil·lant.
- Buit d'aspiració altaprovoca el mateix dany mecànic mitjançant un procés diferent. Si la restricció de succió supera els 0,8 bar absoluts, l'oli no pot omplir els cilindres amb prou rapidesa durant l'admissió. La cavitació resultant erosiona la placa de la vàlvula i crea implosions que trenquen les sabates. Aleshores, els residus entren a la vàlvula de control i encallen la bobina.
- Viscositat de l'oli incorrectaimpedeix que la bobina de control es mogui com s'ha previst. Si l'oli és massa espes durant l'arrencada en fred, el pistó de control reacciona massa lentament per destrossar la bomba, provocant pics d'alta pressió. Si l'oli és massa prim pel sobreescalfament, les fuites internes més enllà de la bobina impedeixen que la bomba mantingui la pressió establerta, deixant la màquina lenta.
És obligatori corregir aquests problemes abans d'instal·lar una bomba nova. Una unitat de recanvi patirà exactament la mateixa fallada si la pressió de la caixa o el buit d'aspiració romanen fora del rang.
Les conseqüències d'enginyeria d'una selecció de control incorrecta
Canviar un tipus de control per un altre sense canviar el circuit provoca una fallada operativa i sovint danya la màquina. La instal·lació d'una bomba DR en un circuit DFR deixa la línia de detecció de càrrega-desenganxada o endollada. Sense una bobina de flux per llegir la demanda de càrrega, la bomba DR es manté a plena potència fins que s'assoleix la pressió màxima. Aboca tot l'excés d'oli sobre la vàlvula d'alleujament, sobreescalfant el fluid en qüestió de minuts.
La substitució d'una bomba DFLR per una bomba DFR estàndard elimina el limitador de potència que protegeix el motor. Quan la màquina necessita alta pressió i alt cabal al mateix temps, la bomba DFR intenta lliurar tots dos. Aquesta demanda extreu massa corrent i acciona l'interruptor principal, provocant parades sobtades durant la producció màxima.
| Sèrie / Model de bomba | Opció de controlador | Norma / Directiva | Especificació clau / Llindar |
|---|---|---|---|
| A10VSO Sèrie 31 (NG18–100) | DG (directe de dos-punts) | DIN EN ISO 80079-36 | 280 bar de pressió nominal |
| A10VSO Sèrie 32 (NG18–140) | DRG (pressió remota) | DIN EN ISO 80079-37 | 350 bar de pressió màxima |
| A10VSO Sèrie 52 (mida 10) | Hidràulica estàndard | Directiva 2014/34/UE | 250 bar de pressió nominal |
| A10VSO Sèrie 52 (mida 10) | Hidràulica estàndard | ISO 3019-2 (2 forats) | 315 bar de pressió màxima |
| A10VSO Sèrie 31 (NG18) | ANSI B92.1a (S splined) | DIN 6885 (tecla P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Sèrie 31 (NG100) | Rosca mètrica 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
L'ús d'una bomba DFR en un circuit dissenyat per a DFR1 ventila el senyal de detecció de càrrega-al tanc dins del control de la bomba. Aleshores, la bomba no aconsegueix generar pressió de reserva. Com a resultat, les vàlvules responen lentament durant l'inici d'un moviment. Aquests errors de substitució causen un temps d'inactivitat prolongat, malgastar diners i anul·lar les garanties del fabricant.
Guia de substitució de l'A10VSO: identificar i obtenir la bomba adequada
Trobar el reemplaçament adequat requereix fer coincidir tot el codi del model. Les bombes amb carcasses exteriors idèntiques sovint contenen controls interns completament diferents. Coincidir només amb el desplaçament, la mida de muntatge i la pressió nominal no garanteix que els controls funcionin conjuntament. Passar per alt el codi de control és l'error de compra més comú en el manteniment hidràulic.
Quan falta la placa d'identificació original o es desgasta, els enginyers poden identificar el tipus de control comprovant els ports del bloc. Un bloc sense ports pilot externs indica un control DR. Un bloc amb un port X extern apunta a un control DFR, DFR1 o DFLR. Una carcassa de molla secundària més gran al costat confirma un controlador de potència DFLR.
Sheung Chak Hydraulics subministra bombes de recanvi verificades per a totesSèrie A10VSO. El seu equip tècnic revisa els requisits del circuit per confirmar que cada unitat té el control correcte, la rotació de l'eix i la disposició del port per a la instal·lació directa. Els compradors poden revisar les especificacions detallades i les guies tècniquespàgines de categoriaper comprovar les dimensions i la lògica de control abans de fer una comanda.
Plantilla pràctica de RFQ per a la contractació A10VSO
Els compradors han de proporcionar detalls tècnics complets per assegurar-se que els proveïdors comenten la bomba correcta. Ometre el codi de control o la configuració de potència obliga el proveïdor a endevinar. Aquesta conjectura sovint porta a demanar la unitat equivocada. La taula següent enumera els camps obligatoris per a asol·licitud de pressupostper evitar devolucions costoses.
| Camp obligatori | Especificació tècnica | Notes/Mètode de verificació |
|---|---|---|
| Codi de model complet | p. ex., A10VSO 71 DFR1/31R-PPA12N00 | Llegiu directament des de la placa metàl·lica |
| Sèrie i mida de la bomba | Sèries 31, 32 o 52; Talles 10 a 140 | Determina les ubicacions de la brida i els ports de muntatge |
| Tipus de control | DR, DFR, DFR1 o DFLR | Verifiqueu la presència del port X al bloc de control |
| Rotació de l'eix | En sentit horari (R) o en sentit contrari (L) | Vista des de l'extrem de l'eix de transmissió |
| Configuració de potència DFLR | per exemple, 22 kW a 1500 rpm | Obligatori per a DFLR; comproveu la qualificació del motor principal |
| Pressió diferencial | per exemple, 14 bar | Especifiqueu per a DFR/DFR1 si cal una configuració personalitzada |
Proporcionar aquests detalls complets permet al proveïdor provar la bomba amb els números operatius originals. Això garanteix que la bomba de substitució funcioni correctament tan bon punt el sistema s'engega.
